振れ制度口元1μ、3D先2μを保証できるのは、マイクロンチャックだけ！
独自のダイレクトクランプ機構により、高精度加工と従来のミーリングチャックと
同等の把握力の一体化に成功！
シュリンクではないので着脱時間まで大幅なコストダウン！
独自の非回転クランプ構造により、コレットチャックのようなクランプ時の
沈み込みが発生しないので 刃具の折損を解消！

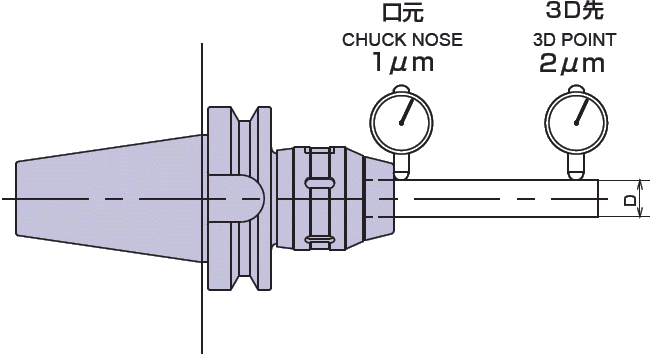

●振れ測定図
| 等級GRADE | 口元NOSE | 3D先3D POINT |
|---|---|---|
| AA | 1 | 2 |
| A | 3 | 5 |

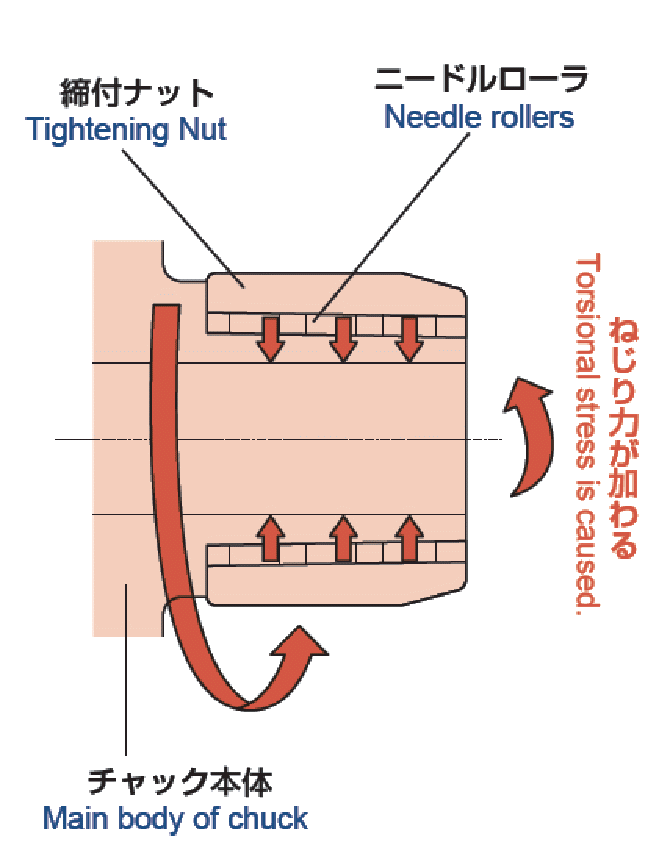

●構造図
各種ホルダー比較 COMPARISON OF RUNOUT & SURFACE FINISH
マイクロンチャックは高精度ですが,把握力はミーリングチャックと同等です。
把握力は、φ３２で2,450Nmと強力です。φ６の小径Hタイプでも４９Nmで、これはハイドロチャックの約2倍の把握力です。
| マイクロンチャック MICRON CHUCK | ハイドロチャック HYDRAULIC CHUC | コレットホルダ COLLET CHUCK | 備 考 REMARKS | |
|---|---|---|---|---|
| 振れ精度 Runout |
◎ | △ | △ | マイクロンチャックは実測値、 その他はカタログ値 Micron chuck : Measured runout. Others : From catalog. |
| AA級 口元1μ、3D先2μ保証 AA grade : 1µm at chuck nose, 2µm at 3×D guranteed. |
N社製 口元3μ、3D先5μ 3μm at chuck nose, 5μm at 3×D. |
N社製 AA級 コレット単体で4D先5μ （ホルダ装着時の保証無し） N made AA grade collet : 5μm at 4×D |
||
| 把握力 Clamping Power |
◎ | △ | ◎ | 全て実測値 Measure value |
| φ6 49N・m φ32 2450N・m |
26.5N・m （N社製 φ6タイプ） (N made ø6 chuck) |
49N・m 当社従来品 φ6タイプ （最大φ10ホルダ使用） Showa ø6 collet (10 ID max. holder) |
||
| メンテナンス性 Maintenance |
○ | × | △ | |
| メカニカルの為、定期的な グリスアップのみ Periodical greasing since a mechanical chuck |
油漏れチェック必要 Periodical check of oil leak required |
コレットの切粉除去、清掃必要 Chips must be removed from collet. |
||
| プリセットの容易さ Presetting |
◎ | ◎ | × | |
| 沈み込みなし Easy presetting, since cutter is stable. |
沈み込みなし Easy presetting, since cutter is stable. |
沈み込み有り Cutter is axially moved by chucking. |
型式一覧
ご希望の製品の「見積り」ボタンを押すとお見積りページへ移動します。>> 製品寸法は下記技術資料を参照ください。
ＢＢＴ希望の方は備考欄にご記入ください。
チャックレンチ、調整ネジは付属しておりません。（下記、技術資料よりお選びください）
センタースルーにてご使用の際は、付属の０リングを内径奥の溝に入れてからご使用ください。
表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
Ｌ寸法（技術資料参照）が200ミリ以上のものの振れ精度Dは口元５μ、口先８μとなります。
＊センタースルー対応
＊スキマスルー対応
チャックレンチ、調整ネジは付属しておりません。（下記、技術資料よりお選びください）
センタースルーにてご使用の際は、付属の０リングを内径奥の溝に入れてからご使用ください。
表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
Ｌ寸法（技術資料参照）が200ミリ以上のものの振れ精度Dは口元５μ、口先８μとなります。
＊センタースルー対応
＊スキマスルー対応
ご注文方法はこちらを参照ください。
| シリーズ | モデル | 定価 | 販売価格 | ||
|---|---|---|---|---|---|
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC16-100A | 40,300 | 22,165 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC16-100AA | 48,400 | 26,620 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC20-100A | 40,300 | 22,165 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC20-100AA | 48,400 | 26,620 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC25-100A | 45,400 | 24,970 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC25-100AA | 53,400 | 29,370 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC32-100A | 45,400 | 24,970 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT30 | BT30HPC32-100AA | 53,400 | 29,370 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC16-90A | 42,600 | 23,430 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC16-90AA | 53,800 | 29,590 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC16-120A | 49,300 | 27,115 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC16-120AA | 59,400 | 32,670 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC20-90A | 42,600 | 23,430 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC20-90AA | 53,800 | 29,590 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC20-120A | 49,300 | 27,115 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC20-120AA | 59,400 | 32,670 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC25-105A | 42,600 | 23,430 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC25-105AA | 53,800 | 29,590 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC25-135A | 49,300 | 27,115 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC25-135AA | 59,400 | 32,670 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC32-105A | 47,000 | 25,850 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC32-105AA | 56,600 | 31,130 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC32-135A | 49,300 | 27,115 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC32-135AA | 59,400 | 32,670 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC42-105A | 55,400 | 30,470 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC42-105AA | 65,500 | 36,025 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC42-135A | 57,700 | 31,735 | 見積依頼 |
| 2 マイクロンチャックＳ Max10,000min-1 | BT40 | BT40HPC42-135AA | 67,800 | 37,290 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC16-105A | 50,400 | 27,720 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC16-105AA | 62,700 | 34,485 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC16-150A | 50,400 | 27,720 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC16-150AA | 62,700 | 34,485 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC20-105A | 50,400 | 27,720 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC20-105AA | 62,700 | 34,485 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC20-135A | 58,900 | 32,395 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC20-135AA | 73,700 | 40,535 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC20-165A | 62,500 | 34,375 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC20-165AA | 78,200 | 43,010 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-105A | 50,400 | 27,720 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-105AA | 62,700 | 34,485 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-135A | 58,900 | 32,395 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-135AA | 73,700 | 40,535 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-165A | 62,500 | 34,375 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-165AA | 78,200 | 43,010 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-200A | 80,000 | 44,000 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-200AA | 96,600 | 53,130 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC25-250 | 85,000 | 46,750 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-105A | 55,300 | 30,415 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-105AA | 66,400 | 36,520 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-135A | 58,900 | 32,395 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-135AA | 73,700 | 40,535 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-165A | 62,500 | 34,375 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-165AA | 78,200 | 43,010 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-200A | 80,000 | 44,000 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-200AA | 96,600 | 53,130 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-250A | 85,000 | 46,750 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC32-300A | 90,000 | 49,500 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-110A | 63,400 | 34,870 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-110AA | 76,200 | 41,910 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-135A | 67,200 | 36,960 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-135AA | 84,000 | 46,200 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-165A | 70,900 | 38,995 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-165AA | 88,700 | 48,785 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-200A | 80,000 | 44,000 | 見積依頼 |
| 1 マイクロンチャックＳ MAX8,000min-1 | BT50 | BT50HPC42-200AA | 98,800 | 54,340 | 見積依頼 |
| 3 調整ネジ | HAS | HAS1620-05 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS1620-15 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS1620-25 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS2532-10 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS2532-20 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS2532-35 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS4250-10 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS4250-20 | 2,100 | 1,155 | 見積依頼 |
| 3 調整ネジ | HAS | HAS4250-35 | 2,100 | 1,155 | 見積依頼 |
| 4 チャックレンチ | FS | FS52-55G | 2,400 | 1,600 | 見積依頼 |
| 4 チャックレンチ | FS | FS58-62G | 2,400 | 1,600 | 見積依頼 |
| 4 チャックレンチ | FS | FS68-75G | 2,400 | 1,600 | 見積依頼 |
| 4 チャックレンチ | FS | FS80-90G | 2,400 | 1,600 | 見積依頼 |
| 4 チャックレンチ | FS | FS92-100 | 1,500 | 1,000 | 見積依頼 |
| シリーズ | モデル | 定価 | 販売価格 |
