世界初! ボールネジ機構

SHOWAのハードチャックは、世界で初めてボールネジ機構をチャック締付部に採用。
ロングセラーチャックとして、豊富な種類とツーリングシステムを確立し、
あらゆる加工条件・加工目的に応えるツールです。

把握力は従来の3~5倍を実現

ハードチャック

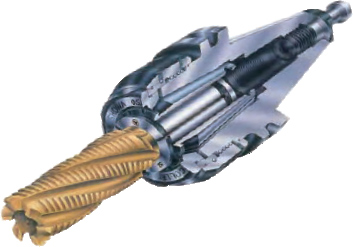

ボールネジ機構は刃具を引き込む形でチャッキングします。これは、ボールネジ機構のボール部に加えられた力があらゆる角度に及び、SHOWA独自のスプリングコレット方式によって、把握力が口元からスプリングコレット全体で確実に締め付けます。 その結果、従来のミーリングチャックの3~5倍の把握力を実現しました。

球の不思議なパワー

ハードチャック

SHOWAのハードチャックは、球(鋼球)を転動体として使用し、ナット回転時の摩擦を小さくおさえ、ハンドル操作が軽く行なえます。
ボールネジの優れた伝達効率を生かし、本体・ナットの球軌道輪は超精密研磨加工を行ない球の円滑な運動を倍加することによって、驚異の剛性とビビリ発生のないボールネジ機構を生み出しました。

高精度な独自スプリングコレット方式

ハードチャック

スラストボール機構によって、締め付ける時にネジリ力がスプリングコレットに伝わらないので、コレットの持つ精度が、そのままハードチャックの精度となります。
SHOWAでは長年の経験とノウハウを生かし、独自の熱処理を行い、高精度で耐久性のあるスプリングコレットを製作いたしました。

型式一覧

ご希望の製品の「見積り」ボタンを押すとお見積りページへ移動します。

スプリングコレット(最大把握径)は付属しております。
他のサイズのスプリングコレットをご希望の際は別途お申し付けください。
チャックレンチ、調整ネジは付属しておりません。別途お申し付けください。
センタースルーにて誤使用の際は、調整ネジ(ORタイプ)を別途お申し付けください。


ご注文方法はこちらを参照ください。
シリーズモデル定価販売価格
1 ハードチャックBT40BT40CTH16-10540,40022,220見積依頼
1 ハードチャックBT40BT40CTH16-13542,60023,430見積依頼
1 ハードチャックBT40BT40CTH16-16544,80024,640見積依頼
1 ハードチャックBT40BT40CTH20-12044,80024,640見積依頼
1 ハードチャックBT40BT40CTH20-9047,10025,905見積依頼
1 ハードチャックBT40BT40CTH25-10544,80024,640見積依頼
1 ハードチャックBT40BT40CTH25-13547,10025,905見積依頼
1 ハードチャックBT40BT40CTH25-16549,30027,115見積依頼
1 ハードチャックBT40BT40CTH32-10547,10025,905見積依頼
1 ハードチャックBT40BT40CTH32-13549,30027,115見積依頼
1 ハードチャックBT50BT50CTH16-10550,40027,720見積依頼
1 ハードチャックBT50BT50CTH16-13553,40029,370見積依頼
1 ハードチャックBT50BT50CTH16-16556,00030,800見積依頼
1 ハードチャックBT50BT50CTH20-10552,50028,875見積依頼
1 ハードチャックBT50BT50CTH20-13555,70030,635見積依頼
1 ハードチャックBT50BT50CTH20-16559,00032,450見積依頼
1 ハードチャックBT50BT50CTH25-10552,50028,875見積依頼
1 ハードチャックBT50BT50CTH25-13555,70030,635見積依頼
1 ハードチャックBT50BT50CTH25-16559,00032,450見積依頼
1 ハードチャックBT50BT50CTH32-10555,40030,470見積依頼
1 ハードチャックBT50BT50CTH32-13559,00032,450見積依頼
1 ハードチャックBT50BT50CTH32-16562,50034,375見積依頼
1 ハードチャックBT50BT50CTH42-10563,40034,870見積依頼
1 ハードチャックBT50BT50CTH42-13567,20036,960見積依頼
1 ハードチャックBT50BT50CTH42-16570,90038,995見積依頼
1 ハードチャックBT50BT50CTH50-120112,00061,600見積依頼
2 小径ハードチャックBT40BT40CTH12L-13548,00026,400見積依頼
2 小径ハードチャックBT50BT50CTH12L-16559,90032,945見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT25105G57,10031,405見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT25135G59,90032,945見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT2575G57,10031,405見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT2590G57,10031,405見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT32105G59,90032,945見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT32135G62,80034,540見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT40BT40CT3290G59,90032,945見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT50BT50CT25105G66,70036,685見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT50BT50CT25135G70,90038,995見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT50BT50CT2575G70,50038,775見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT50BT50CT32105G70,50038,775見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT50BT50CT32135G75,00041,250見積依頼
3 ニューミーリングチャック高速タイプ MAX25,000min-1BT50BT50CT3275G66,80036,740見積依頼
4 チャックレンチFSFS52-55G2,4001,600見積依頼
4 チャックレンチFSFS58-62G2,4001,600見積依頼
4 チャックレンチFSFS68-75G2,4001,600見積依頼
4 チャックレンチFSFS80-90G2,4001,600見積依頼
4 チャックレンチFSFS92-1001,5001,000見積依頼
シリーズモデル定価販売価格

カタログリンク (製品寸法および付属部品等はカタログ参照ください。)

技術資料 (聖和精機の電子カタログが開きます。)
