シャンク一体型でコンパクト！
従来のドリルチャックよりＬ寸法が短くコンパクトです。
シャンク一体化の為、脱落はありません。
高トルク加工の場合、付属レンチで締めることも出来ます。

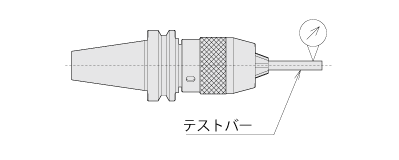

振れ精度（RUNOUT）
| SDC NO. | 使用するテストバー DIA. OF TEST BAR | 振れ精度 RUNOUT |
|---|---|---|
| SDC08 | 4＆8mm | 0.05mm以下 |
| SDC13 | 6.5＆13mm |
測定位置等の試験方法は、JIS B6001に準拠しております。
規格テストバー以外での振れ精度も上記をクリアしております。
把握力（CLAMPING POWER）
| 締め方 CLAMPING | ねじりモーメント TWISTING MOMENT | 比較％ | |
|---|---|---|---|
| 市販キーレスチャック TRADITIONAL KEYLESS CHUCK | 手締め Manual | 6.9 N・m | 100 |
| 聖和SD C チャック SHOWA SDC CHUCK | |||
| 聖和SDCチャック+レンチ締め SHOWA SDC CHUCK | 付属レンチ締め With wrench | 21.6 N・m | 314 |
型式一覧
ご希望の製品の「見積り」ボタンを押すとお見積りページへ移動します。
ドリルチャックはチャックレンチは付属されております。小径ドリル用コレットの内径は0.1mm刻みにあり、ドリル径と同じコレットを使用してください。
>> 製品寸法は下記技術資料を参照ください。
ご注文方法はこちらを参照ください。
| シリーズ | モデル | 定価 | 販売価格 | ||
|---|---|---|---|---|---|
| 1 ドリルチャック(シャンク一体型） | BT30 | BT30SDC08-80 | 31,900 | 17,545 | 見積依頼 |
| 1 ドリルチャック(シャンク一体型） | BT30 | BT30SDC13-100 | 33,300 | 18,315 | 見積依頼 |
| 1 ドリルチャック(シャンク一体型） | BT40 | BT40SDC08-80 | 31,900 | 17,545 | 見積依頼 |
| 1 ドリルチャック(シャンク一体型） | BT40 | BT40SDC13-100 | 33,300 | 18,315 | 見積依頼 |
| 1 ドリルチャック(シャンク一体型） | BT50 | BT50SDC08-100 | 42,100 | 23,155 | 見積依頼 |
| 1 ドリルチャック(シャンク一体型） | BT50 | BT50SDC13-120 | 43,500 | 23,925 | 見積依頼 |
| 1 ドリルチャック(シャンク一体型） | BT50 | BT50SDC13-160 | 46,500 | 25,575 | 見積依頼 |
| 2 小径ドリルチャック | BT30 | BT30EDC06-70 | 26,900 | 14,795 | 見積依頼 |
| 2 小径ドリルチャック | BT30 | BT30EDC06-90 | 26,900 | 14,795 | 見積依頼 |
| 2 小径ドリルチャック | BT30 | BT30EDC06-135 | 28,600 | 15,730 | 見積依頼 |
| 2 小径ドリルチャック | BT30 | BT30EDC10-80 | 27,600 | 15,180 | 見積依頼 |
| 2 小径ドリルチャック | BT30 | BT30EDC10-90 | 27,600 | 15,180 | 見積依頼 |
| 2 小径ドリルチャック | BT30 | BT30EDC12-90 | 28,700 | 15,785 | 見積依頼 |
| 2 小径ドリルチャック | BT40 | BT40EDC06-90 | 26,900 | 14,795 | 見積依頼 |
| 2 小径ドリルチャック | BT40 | BT40EDC06-135 | 28,600 | 15,730 | 見積依頼 |
| 2 小径ドリルチャック | BT40 | BT40EDC10-90 | 27,600 | 15,180 | 見積依頼 |
| 2 小径ドリルチャック | BT40 | BT40EDC10-135 | 29,200 | 16,060 | 見積依頼 |
| 2 小径ドリルチャック | BT40 | BT40EDC12-105 | 28,700 | 15,785 | 見積依頼 |
| 2 小径ドリルチャック | BT40 | BT40EDC12-150 | 30,400 | 16,720 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC06-90 | 33,400 | 18,370 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC06-135 | 35,100 | 19,305 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC10-105 | 34,500 | 18,975 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC10-150 | 36,200 | 19,910 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC12-120 | 34,800 | 19,140 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC12-165 | 36,500 | 20,075 | 見積依頼 |
| 2 小径ドリルチャック | BT50 | BT50EDC12-195 | 38,200 | 21,010 | 見積依頼 |
| 3 ドリルコレット（小径ドリルチャック用） | CLT | CLT06 1.0-2.9 | 19,200 | 11,520 | 見積依頼 |
| 3 ドリルコレット（小径ドリルチャック用） | CLT | CLT06 3.0 | 17,000 | 10,200 | 見積依頼 |
| 3 ドリルコレット（小径ドリルチャック用） | CLT | CLT10 1.0-2.9 | 20,800 | 12,480 | 見積依頼 |
| 3 ドリルコレット（小径ドリルチャック用） | CLT | CLT10 3.0 | 17,600 | 10,560 | 見積依頼 |
| 3 ドリルコレット（小径ドリルチャック用） | CLT | CLT12 6.0 | 18,600 | 11,160 | 見積依頼 |
